HT-Hi3536A標準開發套件
產品介紹HT-HI3536A標準開發板是常州海圖信息科技股份有限公司推出的一款基于HT-HI3536A芯片設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-HI3536A集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。性能與應用介紹HT-HI3536A處理器核心具有八核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，1MB L3 Cache,支持NEON 加速,集成FPU 處理單元。Hi3536V100主板提供1路BT1120輸入、2路USB2.0、1路USB3.0、1路千兆網絡、RS232、RS485、GPIO、RTC、PCIE等豐富外圍接口。HT-HI3536A是針對多路高清/超高清（1080p/4M/5M/4K）智能NVR產品應用開發的新一代專業高端SoC芯片。Hi3536V100集成了ARM Cortex-A55八核處理器和性能強大的神經網絡處理器，支持多種智能算法應用。Hi3536V100支持20路1080p多協議解碼及4路1080p H.265/H.264編碼，還支持雙HDMI4K顯示能力及魚眼矯正、動態對比度增強等多種圖像處理功能。同時，Hi3536V100還支持完整的安全解決方案，結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、安全、高集成度、易于開發的嵌入式高清智能NVR解決方案。產品規格HT-HI3536A標準開發板-正面圖HT-HI3536A標準開發板-機械尺寸圖硬件規格參數項目類型型號參數說明核心配置處理器HT-HI3536ACPU八核ARM Cortex-A55@ 1.4GHz32KB I-Cache，32KB D-Cache1MB L3 Cache支持 NEON 加速，集成FPU 處理單元智能視頻分析NNIE4Tops 神經網絡運算性能智能計算加速性能存儲內存DDR4GB存儲EMMC8GB主板接口11*DC12V 單板電源輸入接口2單板電源開關3SATA硬盤12V、5V電源4SATA硬盤12V、5V電源5USB2.0接口6USB2.0接口7SATA3.0接口8SATA3.0接口9PCIE2.0接口10系統外部復位按鍵11IR接口12SDIO2.0接口，使用時需外接SDIO WIFI13RJ45接口14RJ45接口15音頻輸入接口，AC_INL/AC_INP16音頻輸出接口，連接到AC_OUTL/R管腳，經過功放輸出音頻17CVBS接口18VGA接口19HDMI接口20HDMI接口21USB3.0接口，向下兼容支持USB2.0接口22UART4接口，使用時需外接串口轉接板,需要將R45、R46上件，R47、R48下件23RS485接口24DVDD_CORE、DVDD_CPU電源測試接口25UART0接口，系統主調試串口，使用時需外接串口轉接板26UART2接口，使用時需外接串口轉接板27預留風扇接口工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-HI3536A開發板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-Hi3519DV500定制開發套件

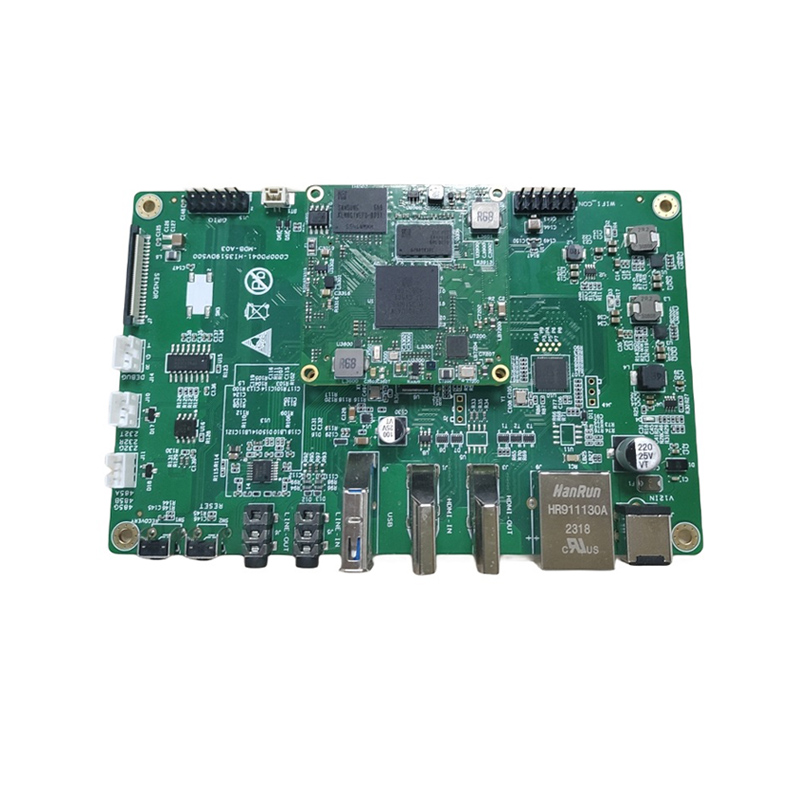

產品簡介HT-hi3519dv500定制開發板是常州海圖信息科技股份有限公司推出的一款以hi3519dv500處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-hi3519dv500定制開發板集多種優勢于一身，可用于影片后期編輯。 該芯片采用先進的低功耗工藝和低功耗架構設計，簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能及應用介紹HT-hi3519dv500定制開發板H.265/H.264編解碼，編碼/解碼性能高達4K*2K@30fps 該芯片集成了海思第 四代ISP，支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法，為客戶提供專業級的圖像質量。支持 AlexNet、VGG、ResNet、GoogLeNet等多種分類神經網絡，支持完整的API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡等。hi3519dv500提供了高 效且豐富的計算資源，支撐行業類應用和消費類應用。hi3519dv500集成了兩個A55核，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。 產品規格1、外觀 HT-hi3519dv500定制開發板正面圖2、接口圖 HT-hi3519dv500定制開發板 接口圖 2、硬件規格參數項目類型型號參數hi3519dv500說明核心配置處理器雙核 ARM Cortex A55@1.0GHzNNIE2.5Tops 神經網絡運算性能存儲內存DDR42GB存儲EMMC8GB連接器BTB連接器主要接口視頻輸入1HDMI,MIPI視頻輸出1HDMI音頻2Line in ，line outRS2321RS4851USB3.01RESET1Wifi1GPIO若干SENSOR1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、引腳定義 技術支持及資料1、開發資料l 提供基于定制開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec 等豐富的Linux 例程。 2、技術支持l 協助判斷產品是否存在故障l HT-hi3519dv500定制開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-3519DV500標準開發套件
Hi3519DV500是一顆面向行業市場推出的超高清智能網絡攝像頭SoC。該芯片最高支持四路sensor輸入，支持最高4K@30fps的ISP圖像處理能力，支持2F WDR、多級降噪、六軸防抖、全景拼接、多光譜融合等多種傳統圖像增強和處理算法，支持通過AI算法對輸入圖像進行實時降躁等處理，為用戶提供了很好的圖像處理能力。Hi3519DV500內置雙核A55，提供豐富和靈活的CPU資源，以滿足客戶計算和控制需求。Hi3519DV500集成了的神經網絡推理引擎，最高2.5Tops NN算力，支持業界主流的神經網絡框架。 產品外觀 HT-3519DV500 開發板正面圖產品規格1、機械尺寸 HT-3519DV500開發板-機械尺寸圖 2、資源描述接口圖： 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3519DV500內核 雙核ARM Cortex A55@1000MHz NNIE2.5Tops運算性能存儲內存DDRDDR4*4 2GBFlash MemoryEMMC8GB視頻輸入1MIPI 8Lane 視頻輸出1MIPI/VODEBUG1RS232以太網1千兆UART4TTLUSB1MIC1支持1、2、4線模式LINE IN1LINE OUT1RS4851USB Host/Device可切換 TF1USB Host/Device可切換 WIFI1集成獨立供電JTAG1硬件PWM IOGPIOSPI/I2C2SPI*2/I2C*6工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、 工作環境環境參數最小值典型值Max工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3519DV500 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
